光伏發電為什么要做防逆流？如何實現防逆流？

根據2024年10月9日國家能源局綜合司發布的《分布式光伏發電開發建設管理辦法（征求意見稿）》，其中明確規定，大型工商業分布式光伏須全部自發自用，項目投資主體應通過配置防逆流裝置實現發電量全部自發自用，不允許余電上網。此外，總裝機容量小于等于6MW的一般工商業不允許全額上網，可選擇全部自發自用或自發自用余電上網模式。

《供電營業規則》：其第八章第一百零一條第（五）款規定，未經供電企業同意，擅自引入（供出）電源或?qū)溆秒娫春推渌娫此阶圆⒕W(wǎng)的，除當即拆除接線外，應當承擔其引入（供出）或并網電源容量每千瓦（千伏安視同千瓦）五百元的違約使用電費。部分地區依據此規則，要求工商業光伏發電自發自用余電不上網，并安裝防逆流裝置。

1.1保障電網安全穩定運行

當光伏發電功率大于本地負載功率時，多余電能若逆流回電網，會破壞電網原有的潮流分布，導致電網中的某些節點電壓升高，超出電網設備的耐壓范圍，引發設備故障。大量的光伏逆流還可能會干擾電網的頻率調節機制，使電網頻率出現波動，影響電網的穩定運行

1.2確保計量準確

傳統電表按單向計量電能設計，光伏逆流會使電表倒轉或出現計量誤差，導致電力公司無法準確統計用戶實際用電情況，影響電費結算的公平性，造成電力公司收益核算問題。

1.3保護其他用戶設備

光伏逆流引起的電網電壓波動，會影響同一電網中其他用戶的電氣設備。許多電氣設備對電壓穩定性有要求，電壓過高或過低可能使設備出現故障、壽命縮短、工作精度下降等問題，給用戶帶來經濟損失。

1.4符合電網接入要求

電力系統有嚴格的運行規則和標準，防逆流措施是光伏系統滿足電網接入要求的重要環節。通過安裝防逆流裝置，可使光伏系統在允許范圍內向電網輸送電能或僅在本地消納，避免不符合規定的逆流情況發生，確保光伏系統合法、合規地與電網協同運行。

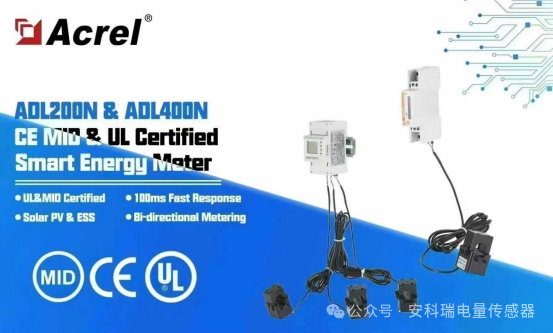

3.1產品特點

高精度測量：采用新的計量技術，能夠準確測量電壓、電流、有功功率、無功功率、視在功率、功率因數和頻率等電力參數，測量精度高，如功率測量誤差不超過±0.5%，可確保電網運行數據準確可靠，為能源管理提供準確依據。

雙向計量功能：能夠同時計量正向和反向的電能流動，即準確記錄從電網流入和從發電系統流出的電能，實現對電能流向和使用情況的準確統計與分析，便于用戶了解能源的消耗與產出情況，優化能源利用。

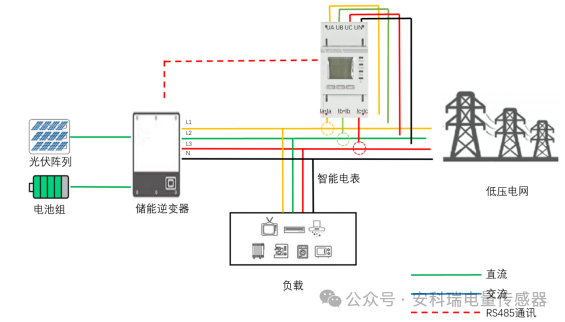

防逆流功能：可與逆變器或能量管理系統（EMS）通訊，依據實時功率及累計電能實現防逆流策略。當檢測到電流方向與預期方向相反，即存在逆流現象時，電表能迅速發出報警信號，并可與逆變器配合調節其輸出功率，阻止逆流發生，確保電網安全穩定運行。

快速響應：電壓、電流、功率的響應速率≤100ms，電能的響應速率≤1s，能夠即時捕捉電力參數的變化，及時對電能質量進行監測，快速發現并預警逆流風險，為系統的穩定運行和控制提供有力支持。

安裝簡便：采用標準DIN35mm導軌式安裝，體積小巧，安裝過程簡便快捷，用戶按照簡單指示步驟即可完成安裝，大大降低了安裝成本和難度，提高了工作效率。

3.2應用領域

光伏并網系統：在光伏發電系統中，可防止光伏發電量大于負載需求時多余電量逆流回電網，確保光伏發電系統穩定運行，避免對電網造成不穩定影響和安全事故，同時實現對光伏系統發電量和家庭用電情況的管理。

儲能系統：對于儲能系統，能避免在放電過程中當放電功率大于用戶負載功率時出現逆流現象，保護儲能系統安全，提高系統整體運行效率，實現儲能變流器輸出功率隨負載變化的靈活調節。

電動汽車充電樁：實時監測充電樁的電能流向，防止逆流現象發生，保障充電樁和電動汽車的安全，確保充電過程的穩定可靠。

3.3資質證書

① UL/CSA證書

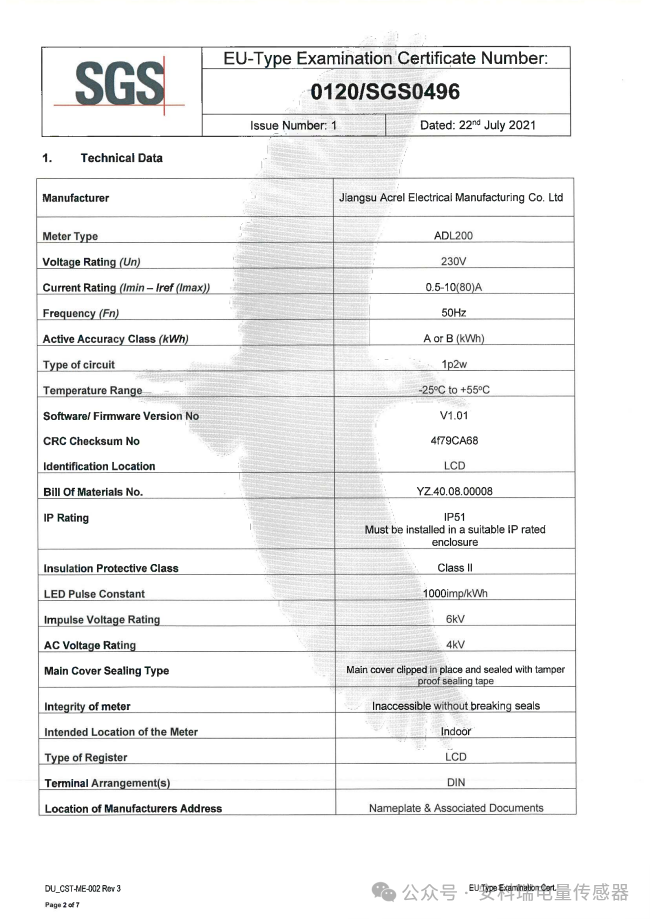

 ADL200N CE證書

③ MID證書

AcrelCloud-1200分布式光伏運維云平臺通過監測光伏站點的逆變器設備，氣象設備以及攝像頭設備、幫助用戶管理分散在各地的光伏站點。主要功能包括：站點監測，逆變器監測，發電統計，逆變器一次圖，操作日志，告警信息，環境監測，設備檔案，運維管理，角色管理。用戶可通過WEB端以及APP端訪問平臺，及時掌握光伏發電效率和發電收益。

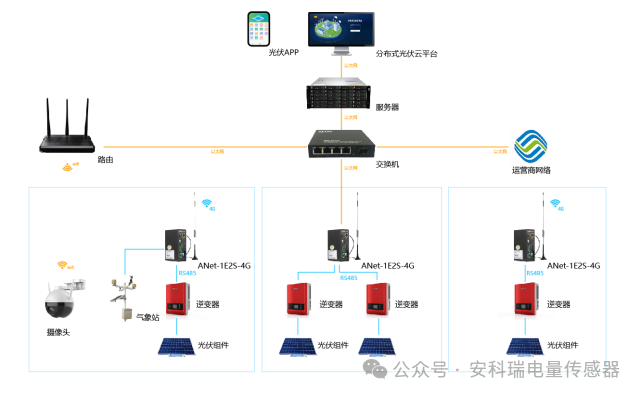

4.1平臺架構

4.2主要功能

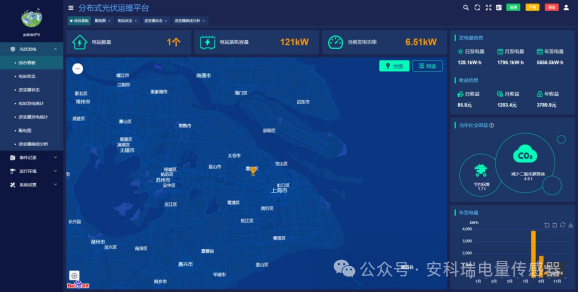

4.2.1綜合看板

●顯示所有光伏電站的數量，裝機容量，實時發電功率。

●累計日、月、年發電量及發電收益。

●累計社會效益。

●柱狀圖展示月發電量

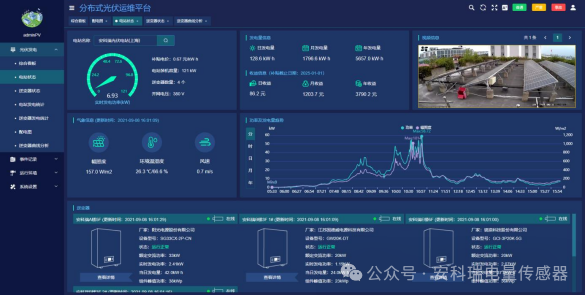

4.2.2電站狀態

●電站狀態展示當前光伏電站發電功率，補貼電價，峰值功率等基本參數。

●統計當前光伏電站的日、月、年發電量及發電收益。

●攝像頭實時監測現場環境，并且接入輻照度、溫濕度、風速等環境參數。

●顯示當前光伏電站逆變器接入數量及基本參數。

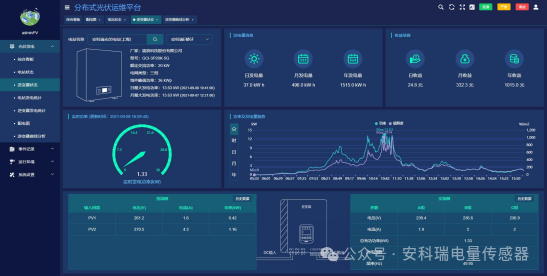

4.2.3逆變器狀態

●逆變器基本參數顯示。

●日、月、年發電量及發電收益顯示。

●通過曲線圖顯示逆變器功率、環境輻照度曲線。

●直流側電壓電流查詢。

●交流電壓、電流、有功功率、頻率、功率因數查詢。

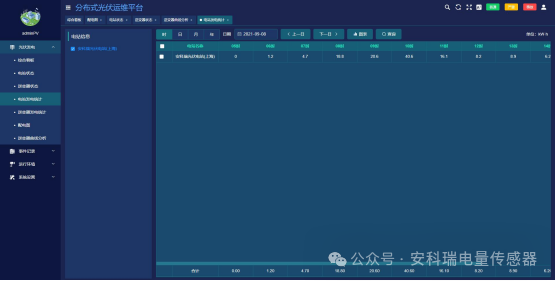

4.2.4電站發電統計

●展示所選電站的時、日、月、年發電量統計報表。

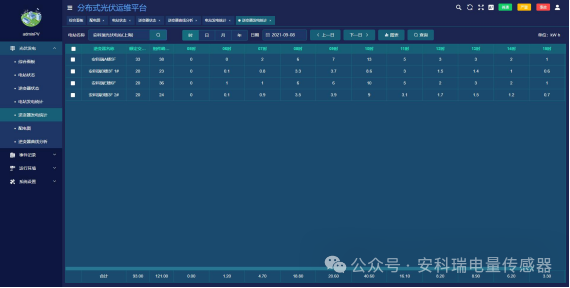

4.2.5逆變器發電統計

●展示所選逆變器的時、日、月、年發電量統計報表

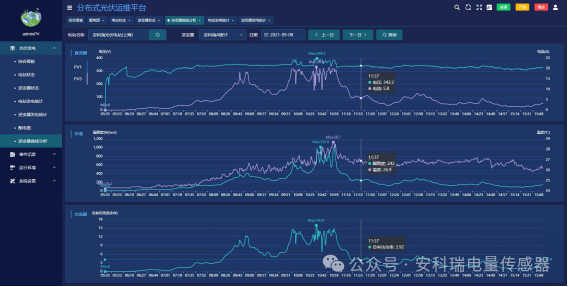

4.2.6逆變器曲線分析

●展示交、直流側電壓、功率、輻照度、溫度曲線。
