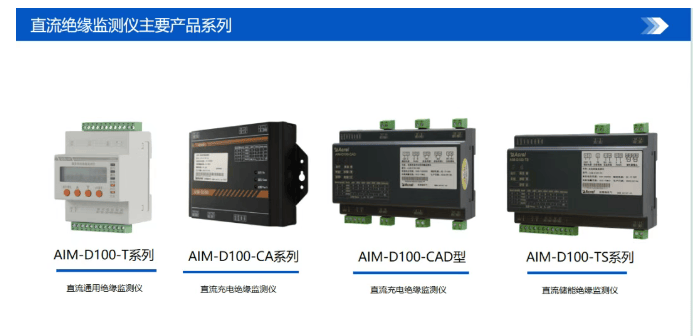

直流系統的“安全衛士”AIM-D100系列絕緣監測儀，為新能源產業筑牢安全防線

在光伏電站、儲能系統、電動汽車充電場站的背后，隱藏著一個容易被忽視卻至關重要的安全隱患——直流系統絕緣故障。據行業統計，30%以上的直流系統安全事故源于絕緣劣化引發的短路、漏電甚至火災。如何實時監測直流系統“健康狀態"？AIM-D100系列直流絕緣監測儀，正成為新能源產業的“隱形守護者"。

一、行業痛點：傳統監測的三大盲區

接地檢測失效平衡橋原理在正負同時接地時無法識別故障 ，猶如“失明的哨兵"。

復雜場景適應性差電容干擾、電壓波動導致測量精度驟降，光伏儲能系統誤報率高達25% 。

響應速度滯后傳統方法需5秒以上才能觸發報警，錯過處置窗口。

二、破局利器：AIM-D100系列的核心突破

不平衡電橋技術通過動態投切電阻，捕捉正負同時接地故障，解決行業百年難題 。

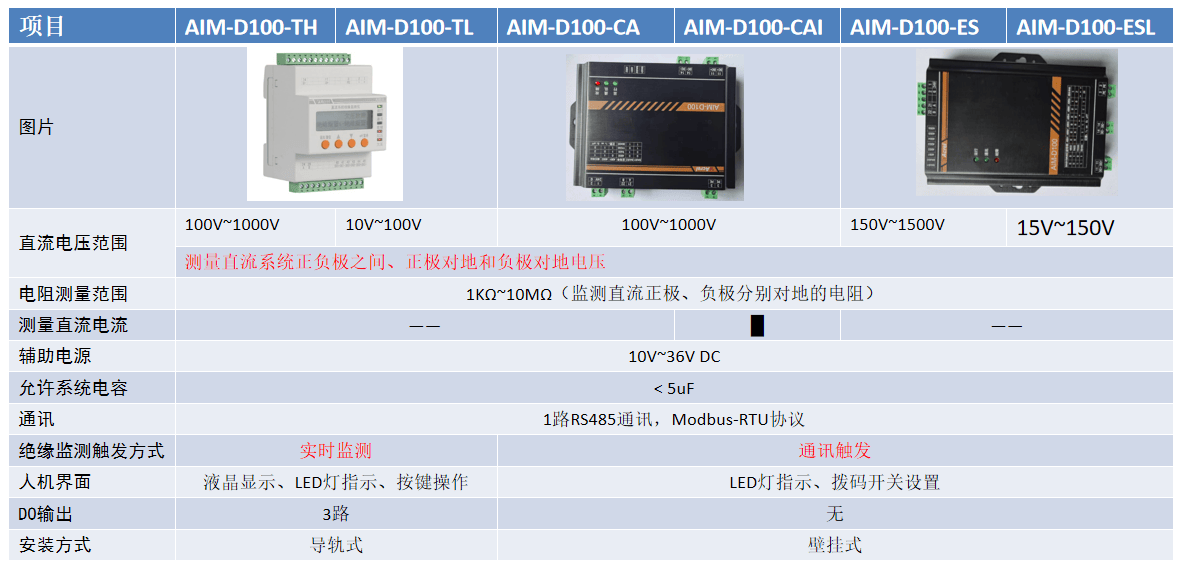

寬幅智能監測

電壓覆蓋：10~1500V直流系統（TS型號支持儲能高壓場景）

絕緣精度：1~10kΩ誤差±1kΩ，10k~500kΩ誤差≤3%

電容兼容：耐受≤5μF系統泄漏電容

毫秒級響應500ms/次快速掃描周期 ，較傳統設備提速10倍，故障無處遁形。

三、場景化設計：多領域全覆蓋方案

真實案例：廣西某儲能電站部署TS系列后，成功預警3起絕緣劣化事件，避免2000萬元設備損失。

四、智能化升級：運維效率提升50%

雙通道診斷LED三色指示燈實時顯示運行/通訊/故障狀態，柜門可見無需開柜 。（產品面板LED指示實拍圖，紅黃綠三色預警）

物聯組網RS485接口支持Modbus-RTU協議 ，無縫接入EMS、光伏云平臺：

Python # 典型寄存器讀取示例（絕緣電阻值） 讀取地址：0x1D-0x1E（正對地電阻） 指令格式：[設備地址][04H][起始地址][數據長度][CRC校驗]

自適應策略撥碼開關設置波特率(4800~38400bps)與設備地址(1~247) ，現場無需編程。

五、安裝接線圖解

安裝方式：

壁掛安裝：M3螺絲固定兩側安裝孔

導軌安裝：標配卡扣適配35mm導軌（產品導軌/壁掛雙安裝示意圖）

使用1.5mm2雙絞線通訊，接地電阻≤4Ω

六、為何超500家企業選擇安科瑞？

可靠性金屬外殼防護，-20℃~+60℃寬溫運行 ，鹽霧測試超2000小時。

全生命周期服務保障，14000+套系統在線運行 。

定制化開發支持OEM貼牌、通信協議對接、特殊量程定制。
